Technische Daten: Gehäuse aus weißem Kunststoff (Polyamid 6.6)
Abmessungen: 78 x 78 x 25,1 mm (H x B x T)

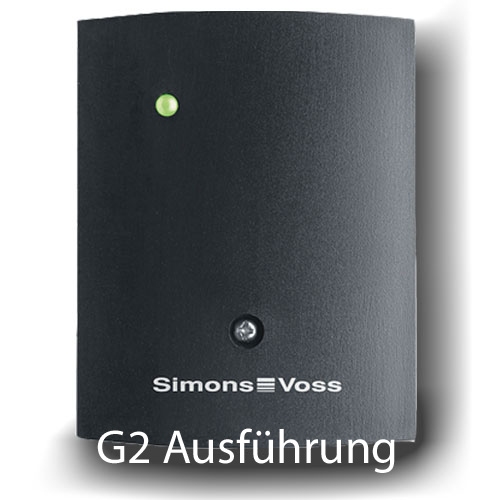

Gehäuse aus schwarzem Kunststoff (Polyamid 6.6)
Abmessungen: 55,4 x 71,8 x 25,1 mm (H x B x T)
Schutzart: IP 20, nicht für den ungeschützten Außeneinsatz geeignet
Typische Lesereichweite: bis zu 120 cm
Temperaturbereich: Betrieb –22 °C bis +55 °C
Luftfeuchtigkeit: < 95 % ohne Betauung
Abmessungen der Leiterplatte: 50 x 50 x 14 mm (H x B x T)
Netzspannung: 12 VAC (nur Grundversion) oder 5–24 VDC (kein Verpolungsschutz)
Leistungsbegrenzung: Netzteil muss auf 15 VA begrenzt sein
Ruhestrom: < 5 mA
Max. Strom: < 100 mA
Impulsdauer programmierbar von 0,1 bis 25,5 Sek.
Optional Batteriebetrieb möglich (nur für G1 und schwarzes Gehäuse)
Mit dem RedDot-Design Award 2010 ausgezeichnet
Technische Daten des Ausgangsrelais: Typ: Wechsler
Dauerstrom: max. 1,0 A
Einschaltstrom: max. 2,0 A
Schaltspannung: max. 24 V
Schaltleistung: 106 Betätigungen bei 24 VA
Betätigungen bei 24 VA
Multifunktionsanschlüsse F1, F2, F3: max. 24 VDC, max. 50 mA
Vibrationen: 15 G für 11 ms, 6 Schocks nach IEC 68-2-27,
nicht für den Dauereinsatz unter Vibrationen freigegeben
SmartRelais Varianten: Bitte wählen Sie die gewünschte Version oben in den Artikelvariante
Version 1: Standardversion mit digitalem SmartRelais 3063 mit integrierter Antenne, Flip-Flop-Funktion (Datenmenge über längeren Zeitraum speichern), Repeaterfunktion (Signalverstärker, Signalaufbereiter zur Vergrößerung der Reichweite), inklusive Backup-Batterie zur kurzzeitigen Energieversorgung, zum Beispiel bei Stromausfall
Version 2: Digitales SmartRelais 3063 wie Standardversion, jedoch mit Zutrittskontrolle, Zeitzonensteuerung und Protokollierung, zur Speicherung aller Begehungsdaten, zum Beispiel wer, wann, wo geschlossen, geöffnet hat.
Version 3: Digitales SmartRelaisAdvanced 3063, kombinierte Version 1 und 2, mit zusätzlicher serieller Schnittstelle, busfähig zum Anschluss externer Module, mit Anschluss für externe Antenne (für Artikelvariante Externe Antenne), Anschluss für externe LED/Buzzer

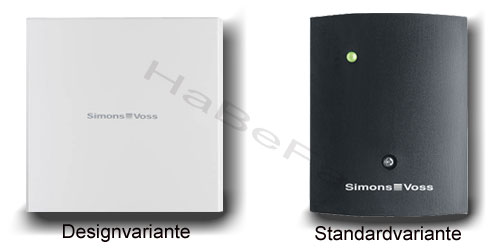

Ausführungen: Das digitale SmartRelais 3063 erhalten Sie in zwei verschiedenen Ausführungen. Einmal als Version in schwarzem Kunststoffgehäuse mit grüner Funktions-LED und als Ausführung in weißem Design-Gehäuse, ausgezeichnet mit dem RedDot-Design Award 2010.
Funktionsweise:
Ähnlich einem Schlüsselschalter, bei dem Sie durch die Schlüsseldrehung, zum Beispiel das Garagentor geöffnet werden soll, wird bei diesem System diese Funktion durch den Transponder erfüllt.
Der Transponder wird hierfür aus einer maximalen Entfernung von ca. 120 cm an das SmartRelais gehalten und durch drücken der Transpondertaste aktiviert. Das SmartRelais prüft dann die eingehenden Daten des Transponders und prüft ob eine Zugangsberechtigung besteht. Besteht diese, so wird die Öffnung, beispielsweise des Garagentores, vorgenommen.
