1 Sturzmelder (Rauchmelder) mit Montagesockel, 1 Steuerung RZ24, 2 Türhaftmagneten u. Ankerplatten, 1 Handauslösetaster

PROTRONIC Feststellanlage Komplettset 1 für Brandschutztüren, Feuerschutztüren, Rauchschutztüren; WANDMONTAGE


Die Feststellanlage ist ausgelegt für:

  • zweiflügelige Türen (Drehflügeltüren) mit einer lichten Durchgangsbreite kleiner oder gleich 3m.
  • einer Deckenhöhe über dem lichten Durchgang der Brandschutztüren / Rauchschutztüren auf     beiden Seiten der Tür bis max. 1m

Informationen zu Feststellanlagen und deren Projektierung



550,61 € (12.74% gespart) 480,48 €*

Inhalt 1 Paket
480,48 €/ Paket
Inhalt 1 Paket - 480,48 €/ Paket

Lieferzeit  Lieferzeit ca. 7- 14 Tage

*inkl. 19 % MwSt
zzgl. Versand

bisheriger Preis 550,61 €
*Angebot gültig bis
Artikelvarianten & Zubehör
Ankerplatte mit Winkelgelenk Varianten



Sie bekommen die Dictator Ankerplatte mit Winkelgelenk - Modell AP GD 60 W 50

Abmessung mm: 60x60x51

Durchmesser Platte: 64 mm

Protronic Artikelnummer: 1307000009


Meldewinkel für Rauchmelder



Auslieferung erfolgt mit Meldewinkel zur Sturzmontage, Länge 120 mm, gefertigt aus Stahlblech.
Weitere Meldewinkel finden Sie nachfolgend.


Inbetriebnahme- und Wartungsset


Die Auslieferung erfolgt ohne Inbetriebnahme- und Wartungsset.


Rauchgas



Die Auslieferung erfolgt ohne Prüfaerosol.
Wünschen Sie Original-Prüfgas wählen Sie bitte die folgende Option.
Es wird davon abgeraten, Rauchmelder mit Zigarettenqualm zu prüfen, da die Lebensdauer damit rapide sinkt.


Alle Preisangaben inkl. USt. zzgl. Versand
Lieferzeit

Lieferzeit ca. 7- 14 Tage


Wichtiger Hinweis

Auf Grund von Betriebsferien, in denen auch die Produktionsstätten gewartet werden, kann es zum Jahreswechsel zu Verzögerungen in der Anlieferung kommen.
Wir hoffen sie haben dafür Verständnis!

Ihr HaBeFa-Team
Versandkosten

Eine detalierte Versandkostenaufstellung erhalten Sie im Warenkorb, so sehen Sie sofort, welche Versandkosten anfallen.

detaillierte Informationen zu Versand & Zahlung

Lieferzeit
Verfügbarkeit Lieferzeit ca. 7- 14 Tage
Beschreibung - Feststellanlage PROTRONIC für 2-flügelige Türen. Komplettset 1

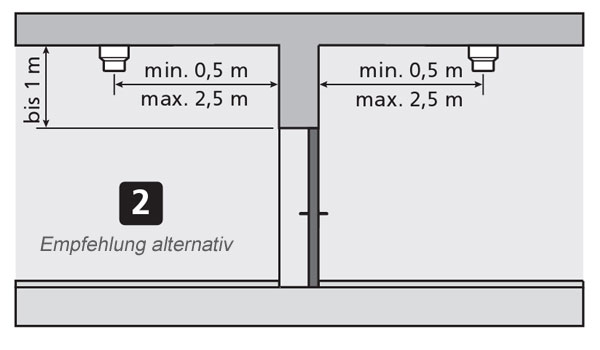

Bitte beachten: Dieses Kompletset ist geprüft und zugelassen. Wir empfehlen jedoch die Ausführung mit zwei Deckenmeldern, dar es vorkommen kann, dass sich der Sturzmelder im toten Winkel befindet und somit den Rauch wesentlich schlechter detektiert. Wählen Sie hierfür einfach den in der Konfiguration erhältlichen, zusätzlichen Rauchmelder.

Feststellanlage PROTRONIC Komplettset 1 für eine zweiflügelige Drehflügeltür (Brandschutztür, Rauchschutztür) mit einer lichten Durchgangsbreite bis zu 3m. Zur dauerhaften, kontrollierten Offenhaltung von zweiflügeligen Brand- und Rauchschutztüren. Die Schließfolgeregelung erfolgt über den Obentürschließer der Tür.

Zulassung Nr.: Z-6.5-1872
  • Eingangsspannung:85V AC – 265V AC 50/60Hz
  • Leistungsaufnahme: ca. 30W
  • Ausgangsspannung:24V +2% / -2%
  • Ausgangsstrom:max. 0,9A insgesamt
  • Umgebungstemperatur: -30°C…40°C
  • Gehäuse: TG ABS 1212-6 (bei Kabelverschraubung IP65)
  • HxBxT 120x122x57mm
  • Kabeleinführung:4x Gewinde M16
  • Linienspannung der Brandmeldeschleife:Ulin = 20,5...21,4
  • Brandmeldeauswertung:- über Brandmeldeschleife oder Rauchschalter
  • potentialfreier Kontakt von BMZ
  • Anzeige des Zustandes: grün = keine Auslösung / rot    = Auslösung
  • potentialfreier Kontakt für Signalisierung der Auslösung, 8A/250V~/AC1, Relais abgefallen = Auslösung

Lieferumfang:

Feststellanlage RZ-24 Zentrale

  • Weitbereichseingang: 85-265VAC
  • max. Ausgangsstrom bei 24V: 0,9A
  • Leistungsaufnahme: 30W
  • HxBxT: 122x122x57mm
  • Umgebungstemperatur: -10°C...40°C
1 Stück

Optischer Rauchmelder

  • Versorgungsspannung: 8,5 bis 33V
  • Alarmstrom bei 12V:20mA
  • Alarmstrom bei  24V:40mA
  • Alarmanzeige:Durchsichtige LED, rot bei Alarm
  • Verdrahtung: Zweileiter, polaritätsabhängig
1 Stück

melder_beschreibung_250
Montagesockel und Melderhaltewinkel

  • Montagesockel zur Aufnahme des  Rauchschalters
  • Melderhaltewinkel aus Stahlblech zur Sturzmontage

jeweils 1 Stück


Aufputztaster

für die Aufputzmontage
  • Schaltspannung: 250V AC
  • Schaltstrom: 10A
  • Schutzart:IP44
  • HxBxT 60x65x85mm
  • Klemmbereich:1,5 bis 2,5 Quadrat

1 Stück

taster_beschreibung_250
Türhaftmagnet

Montage erfolgt auf der Wand. Im Brandfall schaltet der Türhaftmagnet den Haltestrom ab, so dass die Tür schließt.

  • Betriebsspannung: 24V DC
  • Stromaufnahme: 63mA
  • Haftkraft: 490N
  • Leistung: 1,6W
  • Schutzart: IP40
  • Betriebstemperatur: 0 bis +50°C
  • Zentralbefestigungsgewinde M6
  • Viton-Abdrückbolzen
  • Anschlussart: freie Litzen
  • Litzenlänge: ca. 100mm
  • Verpolschutz
  • Befestigungsplatte 55x55x5mm
  • VDS

2 Stück

anker_beschreibung_250
Standardanker

zur Montage auf dem Türblatt. (Andere Anker wählen Sie bitte im Artikelkonfigurator aus)

1 Stück
  • Kunststoff schwarz
  • Gleicht schrägen Anschlagwinkel von max 5° aus
  • Durchmesser Platte: 55 mm
  • Höhe: 18 mm
  • Fuss: 55 mm x 55 mm

2 Stück

magnet_beschreibung_250
