Beschreibung - Feststellanlage Dorma TS 93G EMR EN2-5 | Bandgegenseite

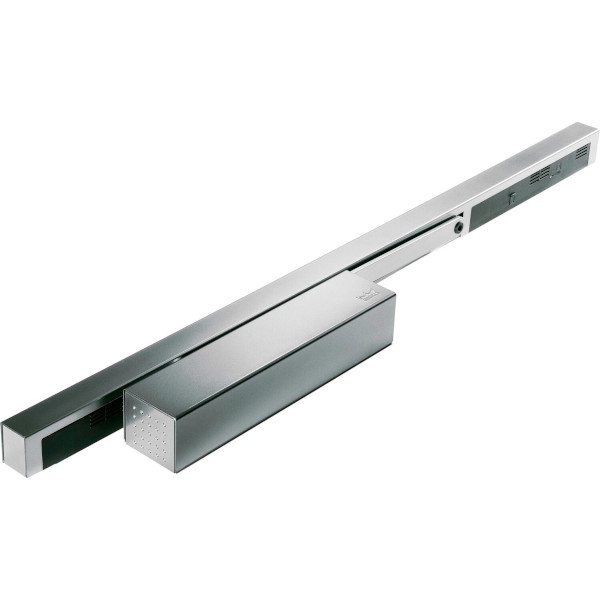

Gleitschienentürschließer – Dorma TS 93 EMR Größe EN2-5 zur Montage auf der Bandgegenseite
-
Gleitschienentürschließer im Contur-Design
-
DIN-L und DIN-R verwendbar
-
stark abfallendes Öffnungsmoment für leichtes Öffnen der Tür auch für Kinder, ältere Personen und Behinderte
-
integrierte elektromechanische Feststellung 24 V DC
-
integriertes Netzteil
-
integrierter Rauchmelder
-
Anschlussmöglichkeiten für weitere Rauchmelder, externe Handauslösung und potenzialfreier Alarmkontakt
-
einteilige Verkleidung
-
Schließgeschwindigkeit und Endschlag über Ventil stufenlos einstellbar
-
hydraulisch kontrollierte Öffnungsdämpfung
-
Ausrückkraft und Feststellpunkt stufenlos zwischen 80° und 120° einstellbar
-
Anschlussspannung 230 V AC, Betriebsspannung 24 V DC
- Leistungsaufnahme 1,4 W
- max. Nennausgangsleistung 9,8 W
- Auslösemoment einstellbar
-
Montagekonsole mit universellem Lochgruppensystem
-
allgemeine bauaufsichtliche Zulassung
Der Dorma TS 93 B EMR für die Bansgegenseite wird geliefert mit:
- Dorma Türschließer Contur Design TS 93B
- Gleitschiene Contur Design G93 EMR mit elektromechanischer Feststellung und integriertem Rauchmelder
- Montageplatte

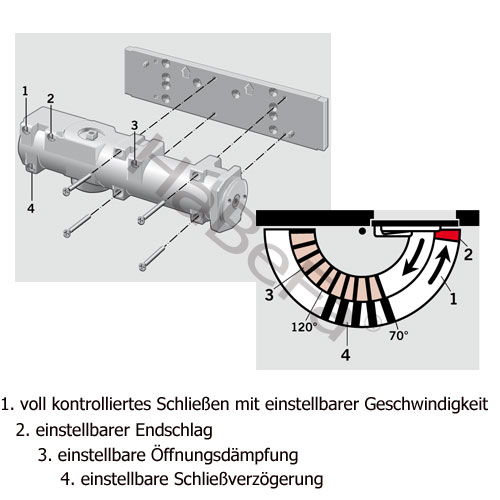

Die
serienmäßige Montageplatte mit universellem Lochgruppensystem ermöglicht es, dass für unterschiedlichste Türkonstruktionen, die optimale bzw. vorgegebene Befestigung gewählt werden kann. Justierstifte an der Montageplatte erleichtern das Anbringen des Schließkörpers.

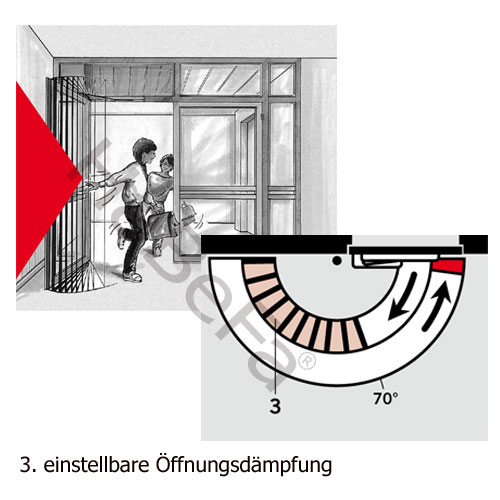

Durch die
serienmäßige Öffnungsdämpfung wird der Schwung heftig aufgeworfener oder vom Wind erfasster Türen weitgehend abgefangen. Wand und Tür sind somit gut vor Beschädigungen geschützt.

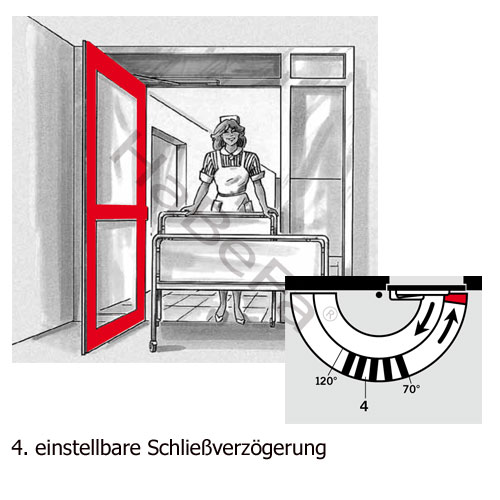

Die
Schließverzögerung bewirkt eine Verringerung der Schließgeschwindigkeit im Bereich zwischen 120° und 70° des Türöffnungswinkels. So haben zum Beispiel Personen mit Gepäck, Behinderte oder ältere Menschen ausreichend Zeit, den Türbereich zu passieren.
Türschließergröße EN:
Türschließergröße EN Türflügelbreite in mm
Stärke 1 bis 750
Stärke 2 über 750 bis 850
Stärke 3 über 850 bis 950
Stärke 4 über 950 bis 1100
Stärke 5 über 1100 bis 1250
Stärke 6 über 1250 bis 1400

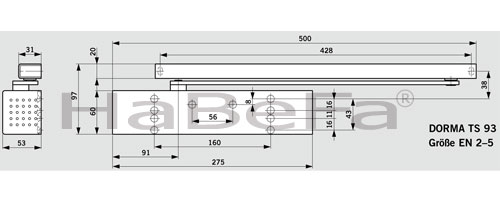

Maßzeichnung TS93 Größe En2-5:

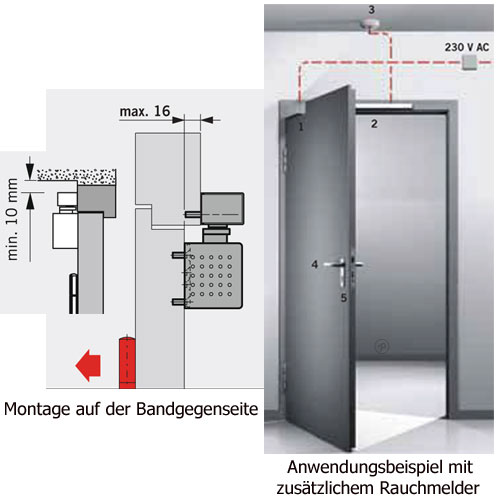

Montage/Anwendungsbeispiel: Der Abstand zwischen Oberkante des Sturzmelders und der Decke muss
mindestens 10 mm betragen. Bei einer Deckenhöhe über dem Sturz von über 1 m ist die Montage weiterer Rauchmelder erforderlich (siehe Anwendungsbeispiel). Zeichnung DIN-links (für DIN-rechts spiegelbildlich).
1. Türschließer TS 93B
2. Gleitschiene EMR mit integriertem Netzteil und Rauchmelder
3. Deckenmelder auf beiden Seiten der Tür
4. Türdrücker
5. Kurzschild
