Der Anschlag wird immer von der Seite angegeben,
von der die Scharniere sichtbar sind.
|
| |

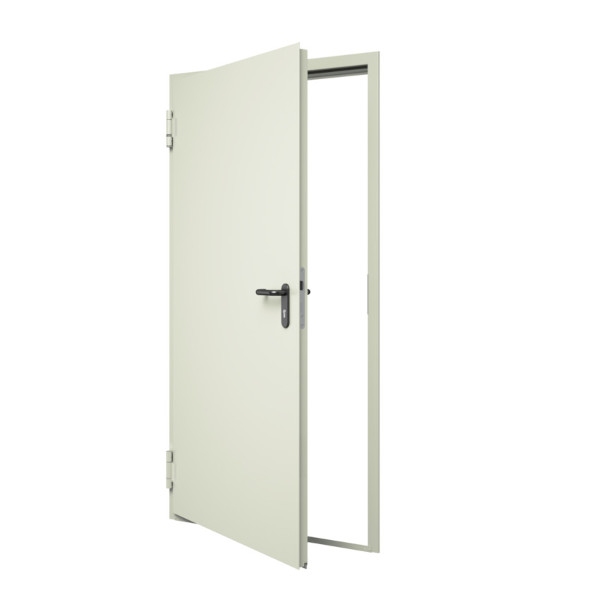

Höhe H3-1 OD in der Breite 875 mm
Die Tür wird in der Bestellhöhe 1875mm angeliefert.
Bestellmaß = Baurichtmaß Empfohlene Wandöffnung Breite 885mm: 10mm dazu genommen als Einbauluft Höhe 1880mm: 5mm dazu genommen als Einbauluft
|
| |
Hörmann Zargen für Mauerwerk, Beton und Porenbeton
Die Tür wird mit einer Universal-Eckzarge A Typ 2 mit Diagonalbefestigung angeliefert. Das ist die Standardzarge bei Hörmann. Die Dübel liegen versteckt im Rahmen. Es gibt keine Maueranker, die nachträglich verputzt werden müssen. Sie können die Zarge vor oder nach dem Verputzen verbauen. Bedenken Sie, dass der Putz Platz wegnimmt und sich das Maß der Wandöffnung ändert. - Mauerwerk Wanddicke mindestens 115 mm
- Beton Wanddicke mindestens 100 mm
- Dreiseitige Stahlzarge-Zarge Hörmann empfiehlt die Zarge mit Mörtel zu hinterfüllen. Im Innenbereich wird ebenfalls gerne Brandschutzschaum benutzt. Zur Sicherheit schauen Sie in der Montageanleitung nach. Wenn Sie sich nicht sicher, helfen wir gern weiter.
|
| |
|
Die Zarge wird ohne Fussbodeneinstand geliefert.
Nicht in Verbindung mit Türabschluss Anschlagschiene mit Dichtung möglich!
|
| |
Original Befestigungsmaterial zugelassen
Die Auslieferung der Tür erfolgt ohne Montagematerial.
Dieses ist bauseits zu stellen.
Wünschen Sie zugelassenes und originales Montagematerial der Firma Hörmann, so wählen Sie die folgende Option.
|
| |
|
Das Türblatt hat eine Dünnfalz. Bei den OD-Modellen ist das die Standardfalz. Es ist ein kleiner Rand, der etwas hervorsteht.
Bei Hörmann Türblättern mit Dünnfalz trägt die eingeschweißte Bandtasche bei den Scharnieren etwas auf.
|
| |
|
Rechts, links und oben befindet sich an der Zarge eine Zargendichtung. Unten am Türblatt befindet sich kein Türabschluss. Zwischen Türblattunterkante und Oberkante Fertigfußboden (OFF) ergibt sich ein Spalt von 10mm. Dieser Spalt beeinträchtigt nicht die Funktion oder Zulassung. Die Dämmung verschlechtert sich allerdings. Ohne Türabschluss hat sie keinen Dämmwert von 1,5. Die Zarge wird für den Transport mit einem Bodenwinkel gesichert. Dieser kann leicht abgebaut und entsorgt werden. Einige Kunden nutzen ihn als einfachen Türabschluss. Im Türblatt gibt es eine Nut (oder einen Schlitz), wo Sie auch später noch eine Schleifdichtung, absenkbare Bodendichtung oder eine Bürstendichtung einsetzen können. Je nach Bausituation und Budget können Sie einen der folgenden Türabschlüsse wählen.
|
| |
Drückergarnituren Stahltüren
Die Auslieferung der Tür erfolgt mit dieser Standard-Drückergarnitur ECO-D110. Sie ist für Feuerschutztüren zugelassen, mit Kurzschild und Profilzylinderlochung. Das Material ist schwarzer Kunststoff (Polypropylen). Werfen Sie gern einen Blick auf weitere Garnitur-Angebote.
|
| |
|
Die Auslieferung der Tür erfolgt ohne Profilzylinder.
Viele besorgen sich einen selbst einen Zylinder, passend zu ihrem Schließsystem. Der Vorteil daran ist, dass Sie einen Schlüssel für mehrere Türen haben. Sie können aber auch einen Profilzylinder oder Sicherheitsprofilzylinder dazubestellen.
|
| |
|
Die Auslieferung der Tür erfolgt ohne Aufkleber.
Wünschen Sie die entsprechende Kennzeichnung des Feuerschutzabschlusses, wählen Sie bitte die folgende Option.
|
| |
|
Als Brandschutztür bekommt die Tür ein Federband und ein Konstruktionsband. Durch das Federband ist sie selbstschließend. Brandschutztüren müssen sich von selbst schließen können. Das Zargenteil ist geschweißt. Das Flügelteil ist geschraubt. Die Bänder sind ungesichert, verzinkt und sind in der Farbe des Türblattes beschichtet. Im Standard ist das RAL 9002 Grauweiß. Die Standardbänder können mit einem Bandrichteisen eingestellt werden, so dass das Türblatt perfekt sitzt. Alternativ gibt es 3D-Bänder. Neben dem Aussehen fällt das Einstellen des Türblattes leichter. Bis zu einer Baurichtmaß-Breite von 1000 mm gibt es 3D-Federbänder. Es folgen ein paar Auswahlmöglichkeiten. Sprechen Sie uns gern an.
|
| |
Obentürschließer via Hörmann
Auslieferung der Tür erfolgt ohne Obentürschließer
Die Selbstschließungsfunktion ist über das Federband gegeben.
Wünschen Sie einen geeigneten Obentürschließer, wählen Sie bitte eine der folgenden Optionen.
|
| |
|
Die Auslieferung der Tür erfolgt ohne Verglasung.
Wünschen Sie einen entsprechenden Verglasungsausschnitt, wählen Sie bitte aus den folgenden Optionen.
|
| |
