Gebrauchsanweisung und Tipps für Mörtelspritzen

Wichtig: Bitte vor Gebrauch genau durchlesen! (Stand 01/2010)

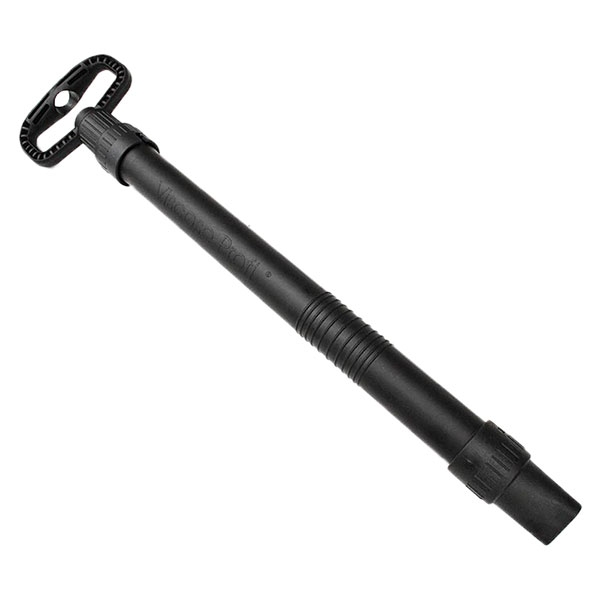

Gebrauchsanweisung für die Mörtelspritzen Modelle 500/40 SK, KU + KU-Q.

Beschreibung und Anwendung:

Es handelt sich hierbei um eine Mörtelspritze die per Hand betätigt wird. Man kann damit Mörtel ansaugen, und ihn dann in schwer zugängliche Mauerspalten, Schächte, Fugen oder Stahlzargen befördern. Sie ist zur Verarbeitung von Kalk-, Putz- und Zementmörtel geeignet. Eine Körnung von 0 - 3 mm sollte nicht überschritten werden. Vor dem Gebrauch ziehen Sie die Mörtelspritze mehrmals hintereinander mit Wasser auf, so dass die Scheibendichtung mit Wasser gut befeuchtet wird.

Achten Sie darauf, dass die Dichtscheiben beim Zusammenbau parallel zueinander stehen, und drehen Sie den Einstellring handfest an, so dass die Dichtscheiben nicht mehr verrutschen können und kontern diese mit der Flügelmutter.

Hinweis: Die zu verarbeitenden Mörtelgruppen müssen mit Mischöl versetzt werden. (erhältlich in jedem Baustoffhandel) 1/10 L. Mischöl auf 120 Kg Mörtel. Die Mörtelspritzen haben einen hohen Qualitätswert, da bei der Herstellung nur modernste hochfeste Kunststoffe verwendet werden.

Warnhinweis: Greifen Sie beim öffnen und schließen der Düsen und Verschlusskappen nicht in den Bereich der Bajonettverschlüsse. „Verletzungsgefahr“ ! Benutzen Sie beim verarbeiten von Mörtel geeignete Handschuhe und eine Schutzbrille. Stellen Sie die Mörtelspritze nicht hin, damit die Verschlusskappe nicht beschädigt werden kann. Legen sie die Mörtelspritze nach dem Gebrauch immer hin.

Anwendungsgebiete:

Zum Vergießen und Verpressen von Türzargen, für Verfugarbeiten. Das Ausfüllen mit Mörtel nach Rohr- oder Kabeldurchbrüchen, das Ausfüllen von Mauerspalten, für Brandschutzabdichtungen, und vieles mehr. Das Modell 500/40 SK besteht aus einem Pumprohr aus Stahl und die Kolbenstange mit einem Anschlag aus hochfestem Kunststoff mit einer auswechselbarer Düse und einer Verschlusskappe mit Bajonett- Verschluss für die gewerbliche Anwendung. Das Modell 500/40 KU besteht aus einem Pumprohr, einer Kolbenstange, einer auswechselbaren Düse und einer Verschlusskappe mit Bajonett- Verschluss aus hochfestem Kunststoff. (siehe oben. Beschreibung und Anwendung).

Wartung und Pflege:

Die Mörtelspritze muss nach jedem Gebrauch gründlich mit Wasser gereinigt werden. Lösen Sie dazu die Verschlusskappe und ziehen Sie die Kolbenstange aus dem Pumprohr. Nehmen Sie die Dichtung von der Kolbenstange und reinigen Sie das Einstellgewinde, die Dichtung und das Pumprohr gründlich mit Wasser. Achten Sie darauf, dass die Dichtung (O- Ring) für die Düse und der Verschluss-Kappe mit Siliconöl oder Fett behandelt wird. Die Mörtelspritzen sind für den Dauereinsatz entwickelt worden. In kleineren Pausen (Frühstück, Mittag), drücken Sie den Restmörtel vollständig aus dem Pumprohr und spülen es mit Wasser aus. Sprühen Sie das Pumprohr innen mit Siliconöl oder säurefreiem Öl ein. Das verbessert die Pumpkraft und schont die Modelle 500/40 KU und 500/40 SK, samt Pumprohr und die Dichtung. Nach der Reinigung bauen Sie die Mörtelspritze wieder zusammen, (Modell 500/40 KU). Achten Sie bei der Dichtung darauf, dass vor und hinter den Dichtscheiben je eine Distanzscheibe aus Leder liegt. Und zwar in der Reihenfolge: Leder, Gummi, Leder, Gummi und Leder. Somit ist ihre Kunststoff-Mörtelspritze wieder zum Einsatz bereit! Nach der Reinigung bauen Sie die Mörtelspritze wieder zusammen, (Modell 500/40 SK). 3 x Leder-Dichtscheiben (Chromium). Bei nachlassender Pumpkraft ist die Kolbendichtung (Dichtungssatz) auszutauschen. Lösen Sie dazu die Mutter und Sicherungsscheibe, nehmen Sie die Dichtungsscheiben und Distanzscheiben von der Kolbenstange (Modell 500/40 KU), nehmen Sie die Dichtungsscheiben von der Kolbenstange (Modell 500/40 SK). (Wie beschrieben unter Anwendung). Fetten Sie die Bajonett-Verschlüsse und ölen Sie die Kolbendichtung, und das Pumprohr (innen) leicht ein! Siliconöl ist zu empfehlen.(Öl säurefrei). Wenn nach häufigem Gebrauch die Verschlusskappe abgenutzt ist, und der Begrenzungsanschlag sich durch die Verschlusskappe ziehen lässt, ist diese aus Sicherheitsgründen auszutauschen. Neue Dichtungsätze erhalten Sie über unseren Versand.

Garantie:

24 Monate Garantie oder einer Pumpmenge von 2000 Kg Mörtel auf das Pumprohr und die Kolbenstange für Modell 500/40 KU. 24 Monate Garantie oder einer Pumpmenge von 50000 Kg Mörtel auf das Pumprohr und 4000 Kg auf die Kolbenstange für Modell 500/40 SK. Die Garantie kann nur unter der Anwendung von Originalteilen gegeben werden, und verfällt nach unsachgemäßer Benutzung. Das Original nur mit dem Zeichen der Marke Viscose Profi.

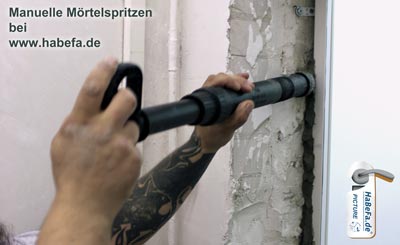

Anwendungsbeispiel: Mörtelspritze beim vermörteln von Stahlzargen bei Brandschutztüren.



Gebrauchs- Tipp für die Mörtelspritzen Modelle 500(300)/40(50) NU, SK, KU+KU-Q.

Mischen der Mörtelmasse Mischen Sie ca. 1/10 Liter Mischöl auf 10 Liter Wasser für alle Mörtelgruppen dazu (erhältlich in jedem Baustoffhandel) Diese Menge reicht für eine 120 Kg Mischung. Lassen Sie den Mörtel ca. 5 - 7 Min. im Betonmischer oder per Handrührgerät durchmischen. Nun lässt sich der Mörtel leicht verarbeiten. Einige Mörtelsorten sind schon mit Mischöl versetzt, wie z. b. Fließzement, Brandschutz- od. Maschinen- Putzmörtel. Lesen Sie bitte vor der Verarbeitung die Anwendungshinweise der Mörtelgruppen durch.

Einstellen der Dichtung für die Modelle 500(300)/40(50) NU

Die Dichtung lässt sich mit der Einstellmutter einstellen. Die Lederdichtung erweitert sich nach dem Gebrauch der Mörtelspritze und muss gegebenenfalls für die jeweilige Mörtelmischung nachgestellt werden. Entnehmen Sie eine Dichtungsscheibe, je nach Gebrauch lässt sich lhre Mörtelspritze leichter bedienen.

Modelle 500/40 KU. KU-Q und SK:

Die Dichtung lässt sich mit der Einstellmutter einstellen. Die Lederdichtung erweitert sich nach dem Gebrauch der Mörtelspritze und muss gegebenenfalls für die jeweilige Mörtelmischung nachgestellt werden. Entnehmen Sie eine Dichtungsscheibe, je nach Gebrauch lässt sich lhre Mörtelspritze leichter bedienen.

Tipps für den Stahlzargen- Verguss

Besonders gut lassen sich Türzargen mit der Mörtelspritze vergießen oder verpressen. Eine Eckzarge lässt sich in ca. 5 Minuten ausfüllen, das ist für einen Fachmann kein Problem. Bei Eck - mit Ansatzzargen füllen Sie erst die Ansatzzarge ca. einen halben Meter von unten nach oben mit Mörtel auf, dann füllen Sie den flüssigen Mörtel nach, bis die Eckzarge mit Mörtel gefüllt ist und so weiter. Wenn die Ansatzzarge bis zur Eckzarge genug Luft zum Mauerwerk hat, lässt die Eck- und Ansatzzarge sich in einem Stück mit Mörtel ausfüllen, je nach Mörteleigenschaft. Beim Befüllen des Sturzes nehmen Sie erst flüssigen Mörtel, um dann mit etwas festeren Mörtel ( je nach Auffüllbreite ) die Sturzzarge zu verfüllen. Mit etwas Praxis lässt sich eine Eck- mit Ansatzzarge (1000 x 2125 mm und 240 mm Maulweite) in ca. 15 Minuten mit Mörtel befüllen.

(Diese Gebrauchs - Tipps sind ohne Gewähr, und bei Anwendung auf eigene Gefahr!)
