Wenn Sie eine Stahlblechtür bestellen, wird standardmäßig ohne einen Profilzylinder geliefert. Die Tür hat ein Schloss mit Loch für Profilzylinder. Viele verwenden ihr eigenes Schließsystem.

Die hier gezeigten Maße beziehen sich auf Standradzylinder, die zusammen mit Drückergarnituren mit einer Schildstärke von 8 mm je nach Türausführung bis zu 5 mm Überstand haben. Möchten Sie einen Zylinder mit einem bündigen Sitz, müssen Sie ihn nach Türstärke, Schlosssitz und Stärke der Abdeckschilder berechnen.

Schilddicke bei Hörmann-Drückergarnituren mit Gleitlager X = 8 mm, Y = 8 mm.

Bei Garnituren für Sicherheitsaußentüren ist das Außenschild 15 mm dick, das ES 1 Innenschild ist 8 mm und die Innenschilder von ES2 und ES 3 Beschlägen sind 5 mm dick.

Zylinderlänge Z=X+A+B+Y

Maß A = Öffnungsseite (Bandseite)

Maß B = Schließseite (Bandgegenseite)

Feuerschutztüren und - klappen

Profilzylinder mit Not- und Gefahrenfunktion, ohne Bohrschutz und Beschlag ist 8 mm auf Öffnungs- oder Schließseite

Türmodell in Dünn- oder Dickfalz	Beschlagart	Türstärke	Maß A	Maß B	Zylinderlängen
einflügelige T30-Tür H3 OD Dünnfalz
zweiflügelige T30-Tür H3-2 OD Dickfalz
einflügelige T30-Tür H3G
einflügelige T60-Tür H6 OD Dünnfalz
zweiflügelige T60-Tür H6-2 OD Dickfalz	Drücker	65 mm	32,5 mm	32,5 mm	40,5 + 40,5 = 81 mm
einflügelige T90-Tür H16 OD Dünnfalz
zweiflügelige T90-Tür H16-2 OD Dickfalz
einflügelige D65 OD Dünnfalz
zweiflügelige Mehrzwecktür D65-2 OD Dickfalz
einflügelige Mehrzwecktür D65

Wenn Sie sich die beliebte Brandschutztür H3 OD oder die Mehrzwecktür D65 OD bestellen, bleibt die Zylinderlänge auch bei Dickfalz 81 mm. Das Maß A udn Maß B sind aber anders. Für Dickfalz gbt es ein paar gute Argumente, Die Dämmung verbessert sich. Der Einbruchschutz wird etwas erhöht. Man kann mit einem Kuhfuss schlechter ins Türblatt greifen. Die Bänder sind auch hier mit dem Türblatt verschweißt. Das Türblatt ist komplett glatt - auch an der Stelle, wo die Bänder angebracht sind.

Türmodell in Dickfalz	Beschlagart	Türstärke	Maß A	Maß B	Zylinderlängen
einflügelige T30-Tür H3 OD Dickfalz
einflügelige T60-Tür H6 OD Dickfalz	Drücker	65 mm	37,5 mm	27,5 mm	45,5+35,5 = 81 mm
einflügelige T90-Tür H16 OD Dickfalz
einflügelige D65 OD Dickfalz

Wissenswertes zu Tyrzyindern

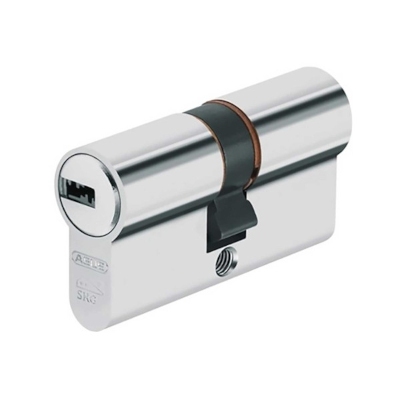

Als Händler von Türen und Toren haben wir natürlcih immer wieder mit Zylindern zu tun. Der Zylinder gehört mit zum Schloss und wird mit dem Beschlag - also der Garnitur kombiniert. Bei Außentüren wird der Aspekt interessant. Bei Zylindern gibt es Unterschiede. So gibt es Sicherheitsprofilzylinder der Klassen ES1 oder ES2. Es gibt ein paar Punkte, die Sie beim Kauf eines Zylinders beachten können:

Lässt sich der Schlüssel nur mit einer Sicherungskarte nachmachen? Es ist nie sicher, wer vielleicht noch im Besitz eines Schlüssels ist. Bei Profilzylindern mit einer Sicherungskarte wird das leichte Kopieren erschwert. Hier können nur der Hersteller oder zugelassene Händler einen Schlüssel nachfertigen.
Schon mal von Knauszylindern gehört? Hier öffnen Sie die Tür über einen Kanuf am Zylinder. das kann für ältere oder gebrechliche Menschen interessant sein. Da Sie nicht ewig nach dem Schlüssel suchen müssen.
Hat der Zylinder eine Not- und Gefahrenfunktion? Hier können Sie die Tür auch vo außen öffnen, wenn innen der schlüssel steckt. Im Alltag ist das wirklich praktisch.
Steht der Zylinder mehr als 3 mm über? Das ist nicht so gut. Daduch kann er leicht mit einer Zange heraussgezogen werden bei einem Einbruchversuch.
Viele Schlüssel, weil jeder Zylinder seinen Schglüssel hat: Es gibt Schließsysteme. Jede Tür im Haus bekommt ihren Zylinder und Sie haben einen Schlüssel für alle Türen. Es kann auch so gefertigt werden das jeder Schlüssel entweder für alle Türen oder nur für bestimmte Türen funktioniert.

Messen der Zylinderlänge: Die Zylinderlänge ist abhängig von der Türblattstärke und der Dicke der Schilder der Garnitur abhängig. Bei Siecherheitsbeschlägen ist die Außenseite (Gefahrenseite) z.B. dicker.

a ist die Außenlänge
b ist das Innenmaß

Zudem ist es wichtig die Entfernung vom Zylinder zum Türgriff zu wissen. Das können z.B. 72 oder 92 mm sein.

Doppeltüren aus Stahlblech

RC3 Sicherheitstüren aus Stahlblech

Zweiflügelige Brandschutztür aus Glas

Bitte beachten Sie: Wir von HaBeFa.de übernehmen keine Verantwortung für die vollständige Richtigkeit unserer Tipps beziehungsweise unserer Begriffserklärungen oder für eventuell aus den Tipps resultierende Schäden. Sprechen Sie uns gern an. Wir wissen ein bisschen was und kennen mindestens eine Person, die wir fragen können.
