Wichtige Informationen rund um den Einbau einer Brandschutztür

13. Dezember 2013 · Kommentieren · Kategorien: Brandschutzklappen, Brandschutztüren · Tags: , , , , , , , , , , , ,

Hoermann_H8-5_heizungskellertuerWich­tig ist, dass man sich an die Ein­bau­an­lei­tung hält. Hinzu kom­men die Rege­lun­gen, die vom Gesetz­ge­ber vor­lie­gen.  Neben den spe­zi­el­len Hin­wei­sen gel­ten die Aus­füh­run­gen der DIN 18 093, Ein­bau von Feu­er­schutz­tü­ren! Wer­den andere Zube­hör­bau­teile, wie in die­ser Ein­bau­an­lei­tung beschrie­ben, z.B. Tür­schlie­ßer usw. ver­wen­det, so sind die die­sen Tei­len beige­füg­ten Ein­bau­an­wei­sun­gen zu benut­zen. Andere Zube­hör­bau­teile dür­fen nur ver­wen­det wer­den, wenn deren Taug­lich­keit, z.B. durch ein all­ge­mei­nes bau­auf­sicht­li­ches Prü­fungs­zeug­nis nach­ge­wie­sen ist und diese Bau­teile gemäß den For­de­run­gen der Bau­re­gel­liste gekenn­zeich­net sind.

  • Grun­dierte H8-5-Türelemente dür­fen nur in tro­cke­nen Räu­men, als Innen­tür ein­ge­setzt werden!
  • Für den Außen­ein­satz dür­fen nur ver­zinkte und grun­dierte Türen ein­ge­setzt werden.

Auf­la­gen für Brandschutz

Die gelie­fer­ten Pro­dukte ent­spre­chen der bau­auf­sicht­li­chen Zulas­sung. Ände­run­gen dür­fen nur im Rah­men der in der Mit­tei­lung 2/96 des DIBt ver­öf­fent­lich­ten: »Ände­run­gen bei Feu­er­schutz­ab­schlüs­sen (Fas­sung Juni 1995)« vor­ge­nom­men wer­den. Feu­er­schutz­tü­ren müs­sen in ein­ge­bau­tem Zustand selbst­schlie­ßend und mit für den bestim­mungs­ge­mä­ßen Gebrauch not­wen­di­gen Beschlä­gen aus­ge­rüs­tet sein. Der Betrei­ber ist für den ein­wand­freien Zustand der Feu­er­schutz­tür ver­ant­wort­lich. Andere Beschläge, Drü­ck­er­gar­ni­tu­ren, Schlös­ser, Stan­gen­griffe, Schließ­mit­tel, dür­fen nur ver­wen­det wer­den, wenn Eig­nungs­nach­weise – All­ge­meine bau­auf­sicht­li­che Prü­fungs­zeug­nisse – vor­lie­gen und die die­sen Tei­len zugrun­de­lie­gen­den Mon­ta­ge­an­wei­sun­gen beach­tet wer­den. Dübel dür­fen nur ver­wen­det wer­den, wenn diese bau­auf­sicht­lich zuge­las­sen sind und unter Beach­tung des Dübel­grun­des und der Randabstände.

Was sollte man im Vor­feld prüfen?

  • Ist die Wand­bau­art und –dicke zum Ein­bau der Tür geeignet?
  • Ist die Höhen­lage des Bodens bekannt?
  • Wel­che Öff­nungs­rich­tung ist vorgesehen?
  • Soll die Tür nach innen oder außen öffnen?
  • Sind Bau­vor­schrif­ten zu beach­ten (z.B. mit oder ohne Schwelle)?

Was sollte man beim Ein­bau beachten?

  • Die Luft­spal­ten müs­sen kor­rekt ein­ge­hal­ten wer­den: bei Feu­er­schutz­tü­ren bei Feu­er­schutz­klap­pen seit­lich 4±1 seit­lich Schloß­seite 4±1 oben 6±1 seit­lich Band­seite 3±1 unten 6±1 oben/unten 6±1
  • Zar­gen sind mit Mör­tel zu hin­ter­fül­len und min­des­tens im Lei­bungs­be­reich bün­dig einzuputzen.
  • Der Dübelan­ker am Kopf­stab, bei allen Tür­brei­ten grö­ßer BR 875 vor­han­den, ist immer zu befestigen.
  • Bei Feu­er­schutz­klap­pen ist auch der Dübelan­ker am Fuß­stab zu befestigen.
  • Re/Li-verwendbare Tür­ele­mente kön­nen mit einem Band­rich­t­ei­sen nach­ge­rich­tet und somit bes­ser ein­ge­stellt werden.

Die rich­tige Brand­schutz­tür fin­den Sie bei uns im Shop.

Ihr Team von HaBeFa.de

Ich brauche eine Brandschutztür!

13. August 2013 · Kommentieren · Kategorien: Brandschutztüren, Rauchschutztüren, T30, T60, T90, Tipps & Einbau · Tags: , , , , , , , , , , , , ,

Wie oft hört man vom Kun­den fol­gende Frage am Tele­fon: Ich brau­che eine Brand­schutz­tür, wel­che kön­nen Sie den emp­feh­len? Eigent­lich gibt es dafür keine ein­deu­tige Ant­wort, aber wir ver­su­chen hier mal ein wenig Licht in die Dun­kel­heit zu bringen.

Der 4 Schritte Plan zur rich­ti­gen Feuerschutztür:

Schritt 1) Anfor­de­run­gen an die Feu­er­schutz­tür klä­ren und bestä­ti­gen lassen

BrandschutzglasBevor wir uns mit der eigent­li­chen Tür beschäf­ti­gen, muss der Kunde bei sei­nem zustän­di­gen Bau­amt her­aus­fin­den wel­che Vor­aus­set­zun­gen die Brandschutztür/Feuerschutztür in sei­nem Fall erfül­len muss. Denn die Feu­er­schutz­tür muss ja auch vom Amt nach dem Ein­bau abge­nom­men wer­den. Da wäre es ja sehr “unschön” wenn das Amt dann sagt, das die ein­ge­baute Tür nicht den Anfor­de­run­gen ent­spricht. Am bes­ten ist es, wenn Sie es sich schrift­lich von der Behörde bestä­ti­gen las­sen, was für eine Tür ein­ge­baut wer­den muss. Aber den­ken Sie auch daran, dass das was im Nor­den der Repu­blik gilt, muss nicht unbe­dingt im Süden auch gül­tig sein. Da ist jedes Bun­des­land eigen­ver­ant­wort­lich tätig.

Aber damit Sie in der Zukunft schon mal einen klei­nen Schritt wei­ter kom­men, haben wir mal ein paar Links zusam­men gestellt. Hier die Lan­des­bau­ord­nun­gen (jeweils als pdf oder html):

Und zum Schluss noch der Link zur Mus­ter­bau­ord­nung. Aber ganz wich­tig ist, dass Sie sich mit dem Amt in Ver­bin­dung setz­ten, was für Ihr Bau­vor­ha­ben zustän­dig ist und las­sen Sie sich die Infor­ma­tion schrift­lich geben. “Die Mus­ter­bau­ord­nung sowie die Muster-Verordnungen sind keine Gesetze, son­dern Ori­en­tie­rungs­rah­men für die Bau­ord­nungs­ge­setz­ge­bung der Län­der. Erst die ein­schlä­gi­gen Bestim­mun­gen der Lan­des­bau­ord­nun­gen der Bun­des­län­der und die auf­grund der Lan­des­bau­ord­nun­gen erlas­se­nen Rechts­ver­ord­nun­gen sind die maß­geb­li­chen gesetz­li­chen Grund­la­gen für den Voll­zug der Auf­ga­ben des DIBt.“

Auch ist es wich­tig wo die Feu­er­schutz­tür ein­ge­baut wer­den muss. In einem Wohn­haus zum Hei­zungs­kel­ler gel­ten andere Vor­schrif­ten als z.B. in einer Schule, Kin­der­gar­ten oder wo Publi­kum­ver­kehr vor­liegt. Soll­ten Sie diese Seite geklärt haben, dann kön­nen Sie sich um den zwei­ten Schritt küm­mern — das Aufmaß.

Schritt 2) Das Auf­maß für die neue Feuerschutztür

Da die Tür von einem zuge­las­se­nen Fachmann/Fachbetrieb ein­ge­baut wer­den muss, sollte der auch das Auf­maß für die Tür vor­neh­men. Dann sind Sie als Kunde auf der siche­ren Seite wenn es danach Pro­bleme gibt. Aber soll­ten Sie das lie­ber selbst machen wol­len, kom­men jetzt ein paar Tipps dazu.

Häu­fig wird bei Tür­ele­men­ten, z.B. Tür­ele­men­ten aus Stahl­blech bzw. Stahl­tü­ren, das Bau­richt­maß auf­ge­führt. Wenn man jedoch mit einem Zoll­stock an die Tür/Zarge her­an­geht und misst, kann das Bau­richt­maß, nach dem die Tür bestellt wurde, gar nicht gemes­sen wer­den. Das Bau­richt­maß hat auch eigent­lich nichts eins-zu-eins mit der Tür zu tun, son­dern kommt aus dem Mau­rer­hand­werk. Es kann nur an der gemau­er­ten Wand gemes­sen wer­den und ermit­telt sich aus dem Ras­ter­maß genorm­ter Steine sowie den ent­spre­chen­den Fugen zwi­schen den Stei­nen. Um das Ganze sim­pel & anschau­lich dar­zu­stel­len, haben wir nach­fol­gend eine Zie­gel­wand auf­ge­zeich­net. Die bestellte Stahl­tür ist vom Anbie­ter mit den Mas­sen 750 x 2000 mm ange­ge­ben. Bei die­sen Maß­an­ga­ben han­delt es sich um das Bau­richt­maß. Im Rah­men der zuläs­si­gen Tole­ran­zen in der DIN 18100 kann die Wand­öff­nung vari­ie­ren. Das zuläs­sige Kleinst­maß wäre in unse­rem Exem­pel gleich dem Bau­richt­maß, folg­lich 750 x 2000mm. In man­chen Fäl­len kann es jedoch beim Ein­bau der Tür schon Pro­bleme mit Bän­dern (Schar­nie­ren) oder dem Schloss­kas­ten geben. Das nach DIN 18100 erlaubte Größt­maß beträgt für das oben genannte Bei­spiel in der Breite 770mm und in der Höhe 2010mm. Ins­be­son­dere bei Tür­ele­men­ten mit Zusatz­funk­tio­nen wie z.B. Brand­schutz­tü­ren — Feu­er­schutz­tü­ren, Rauch­schutz­tü­ren oder Schall­schutz­tü­ren sind die Wand­öff­nun­gen unbe­dingt nach DIN 18100 her­zu­stel­len, damit die Eigen­schaf­ten der Tür­funk­tio­nen nicht ver­än­dert wer­den. Neben den Ras­ter­ma­ßen, wel­che sich an den Stein­ma­ßen ori­en­tie­ren, bie­ten einige Her­stel­ler wie z.B. die Firma Hör­mann auch abwei­chende Brei­ten und Höhen im Stan­dard­pro­gramm an. Damit sol­len auch unge­normte Öffnun­gen mit einer Stan­dard­tür ver­schlos­sen wer­den kön­nen, ohne gleich auf eine Son­der­an­fer­ti­gung zurück­grei­fen zu müssen.

Schritt 3) Brand­schutz­tür anhand der vor­lie­gen­den Infor­ma­tio­nen auswählen.

Erst wenn die bei­den ers­ten Schritte aus­ge­führt wur­den, kön­nen Sie sich über die Aus­wahl der Brand­schutz­tür her machen. Damit Sie nicht gleich von unse­rem Ange­bot an Brand­schutz­tü­ren “erschla­gen wer­den”, im Moment haben wir fast 300 Brand­schutz­tü­ren in unse­rem Online­shop, bie­ten wir Ihnen einen soge­nann­ten Arti­kel­fil­ter. Dort kön­nen Sie aus­wäh­len ob es eine T30, T60 oder T90 Brand­schutz­tür sein soll. Wel­che Breite und Höhe benö­tigt wird. Mate­rial der tür und auch der Wand kann genauso gewählt wer­den, wie die Anzahl der Tür­flü­gel und ob Sie Rauch­schutz benö­ti­gen. Hier geht es direkt zum Arti­kel­fil­ter für Feu­er­schutz­tü­ren.

artikelfilter_HaBeFaSo jetzt müs­sen Sie die bestellte Tür nur noch von einem Fach­be­trieb ein­bauen und von der Behörde abneh­men las­sen und dann soll­ten Sie auf der siche­ren Seite sein.

Schritt 4) Ein­bau der Brandschutztür

Zu die­sem Thema haben wir bereits einen Arti­kel ver­öf­fent­licht, den wir hier noch ein­mal in aus­zü­gen zitie­ren. Nur durch die fach­ge­rechte und her­stel­ler­kon­forme Mon­tage von Stahl­blech — Feu­er­schutz­tü­ren kann eine ein­wand­freie Funk­tion gewähr­leis­tet wer­den. Im Brand­fall kann eine unsach­ge­mäße Mon­tage im schlimms­ten Fall zum Ver­lust des Ver­si­che­rungs­schut­zes kom­men. In jedem Fall sind Feu­er­schutz­tü­ren immer nach der Mon­ta­ge­an­lei­tung des jewei­li­gen Her­stel­lers zu mon­tie­ren. Hier möch­ten wir einige häu­fige Mon­ta­ge­feh­ler auf­zei­gen. Die Liste hat kei­nen Anspruch auf Voll­stän­dig­keit. Hier fin­den Sie den kom­plet­ten Arti­kel.

Hof­fent­lich konn­ten wir mit die­sem Bei­trag etwas Licht in die Dun­kel­heit brin­gen! Soll­ten Sie Fra­gen haben, dann nut­zen Sie das Kom­men­tar­feld und wir wer­den so schnell wie mög­lich eine Ant­wort lie­fern. Natür­lich ste­hen wir Ihnen auch tele­fo­nisch gerne zur Verfügung.

Ihr Team von HaBeFa.de

Was muss beim Einbau einer Feuerschutztür beachtet werden?

14. Mai 2013 · Kommentieren · Kategorien: Brandschutztüren, Tipps & Einbau · Tags: , , , , , , , , , , , , , ,

Nur durch die fach­ge­rechte und her­stel­ler­kon­forme Mon­tage von Stahl­blech — Feu­er­schutz­tü­ren kann eine ein­wand­freie Funk­tion gewähr­leis­tet wer­den. Im Brand­fall kann eine unsach­ge­mäße Mon­tage im schlimms­ten Fall zum Ver­lust des Ver­si­che­rungs­schut­zes kom­men. In jedem Fall sind Feu­er­schutz­tü­ren immer nach der Mon­ta­ge­an­lei­tung des jewei­li­gen Her­stel­lers zu mon­tie­ren. Hier möch­ten wir einige häu­fige Mon­ta­ge­feh­ler auf­zei­gen. Die Liste hat kei­nen Anspruch auf Vollständigkeit.

Die zehn häu­figs­ten Feh­ler sind:

1. Stahl­blech­zar­gen wer­den ausgeschäumt

Die Zar­gen von Feu­er­schutz­tü­ren müs­sen immer hohl­raum­frei aus­ge­mör­telt wer­den, um einen aus­rei­chen­den Halt im Mau­er­werk zu gewähr­leis­ten. Eine Aus­nahme bil­den die Dry­Fix® Zar­gen von Hörmann.

2. Stahl­blech­zar­gen wer­den nicht verschraubt

An den spe­zi­el­len Mau­er­an­kern, oder durch die Falz (bei der neuen Dry­Fix® Zarge von Hör­mann, müs­sen die Feu­er­schutz­tü­ren fest mit dem Mauerwerk/ Beton ver­schraubt werden.

3. Dübel und Schrauben

Nur bau­auf­sicht­lich zuge­las­se­nes Befes­ti­gungs­ma­te­rial darf für die Befes­ti­gung von Feu­er­schutz­tü­ren ver­wen­det werden.

4. Das Tür­blatt der Brand­schutz­tür schließt nicht richtig

Damit spä­ter die Feu­er­schutz­tür rich­tig schließt muss die Stahl­z­arge in allen Rich­tun­gen lot­recht aus­ge­rich­tet werden.

5. Zarge und Tür­blatt immer zusam­men montieren

Das Tür­blatt der Brand­schutz­tür muss für die Mon­tage der Zarge ein­ge­setzt werden.

6. Löcher im Tür­blatt der Brandschutztüren

Feu­er­schutz­tü­ren dür­fen nicht durch­bohrt wer­den. Ein­zige Aus­nahme ist die Boh­rung für einen Spion. Hier ist das “Merk­blatt für die zuläs­si­gen Ände­run­gen an Brand­schutz­tü­ren” in jedem Fall zu beachten.

7. Die Stahl­z­arge wird ver­dreht montiert

Wenn die Schen­kel bei der Zarge durch das Anschrau­ben ver­dreht wer­den, schließt die Feu­er­schutz­tür nicht ein­wand­frei. Der Feh­ler muss vor dem Ver­mör­teln unbe­dingt kor­ri­giert werden.

8. Feu­er­schutz­tü­ren — Dich­tung wird nicht montiert

Wenn die Tür nicht rich­tig schließt wird schon mal die Dich­tung weg gelas­sen. Das ist abso­lut nicht zuläs­sig, da auch die Dich­tung ein Bestand­teil der Brand­schutz­tür ist. Nur Ori­gi­nal Dich­tun­gen vom Her­stel­ler der Brand­schutz­tü­ren dür­fen ver­wen­det werden.

9. Die Brand­schutz­tür schließt nicht richtig

Brand­schutz­tü­ren müs­sen je nach Typ und Ein­bau­ort ent­we­der über ein Feder­band (auf Feder­span­nung ein­ge­stell­tes Schar­nier) mit­tels Oben­tür­schlie­ßer selbst­stän­dig ins Schloss fal­len. Dafür kann es erfor­der­lich sein, dass die Schar­niere der Brand­schutz­tü­ren mit einem Band­rich­t­ei­sen nach­ge­rich­tet wer­den müs­sen. Im Schloss­be­reich darf die Zarge noch gering­fü­gig aus­ge­feilt wer­den. Ach­tung: nicht zuviel aus­fei­len, da die Dich­tung im Laufe der Zeit noch nachgibt.

10. Oben­tür­schlie­ßer, Tür­schlie­ßer an Brandschutztüren

Nur Oben­tür­schlie­ßer mit einer Zulas­sung für Feu­er­schutz­tü­ren dür­fen mon­tiert wer­den. Diese wer­den mit einer genorm­ten Grund­platte auf der Brand­schutz­tür befestigt.

Und damit Sie sich auch die pas­sende Brand­schutz­tür ein­bauen las­sen, fin­den Sie in unse­rem Shop einen Feu­er­schutz­tür– Kon­fi­gu­ra­tor.

Ihr Team von HaBeFa.de

Brandschutztüren vom Hersteller Hörmann bei HaBeFa.de

21. Juni 2012 · Kommentieren · Kategorien: Brandschutztüren, News, T30, T60, T90 · Tags: , , , , , , , , , , , , , , , , ,

Sie suchen für Ihre neue Brand­schutz­tür von Hör­mann einen kom­pe­ten­ten Part­ner, der Ihnen ein gro­ßes Ange­bot auch Online zur Ver­fü­gung stellt? Dann soll­ten Sie sich Ihre neue Brand­schutz­tür / Feu­er­schutz­tür in unse­rem Shop aus­su­chen. Sie wis­sen genau was für Leis­tungs­merk­male Ihre neue Brand­schutz­tür haben muss und möch­ten nicht ewig in dem rie­si­gen Ange­bot an Hör­mann Brand­schutz­tü­ren suchen — dann nut­zen  Sie den Arti­kel­fil­ter. dort kön­nen sie die Aus­wahl gleich an Ihre Anfor­de­run­gen anpas­sen und bekom­men dann auch nur noch die Türen ange­zeit, die den Anfor­de­run­gen ent­spre­chen. Aus­wahl­punkte sind unter ande­rem, Die Brand­schutz­dauer, Anzahl der Flü­gel, Maße und das Mate­rial der Wand. Wir haben der­zeit ca. 300 Brand­schutz­tü­ren im Port­fo­lio und wenn Sie sich die für Sie rich­tige Brand­schutz­tür aus­ge­sucht haben, dann kön­nen Sie diese Feu­er­schutz­tür noch indi­vi­du­ell kon­fi­gu­rie­ren. Dann nur noch bestel­len & bezah­len und schon in ein paar Wochen wird Ihre Brand­schutz­tür gelie­fert. Und sollte die Lie­fe­rung nach Ber­lin gehen, dann kön­nen wir Ihnen auch noch optio­nal den Ein­bau anbie­ten. Fra­gen Sie ein­fach nach bei dem kom­pe­ten­ten Team von HaBeFa.de.

Einbau einer einflügeligen Feuerschutztür T-30

15. März 2012 · Kommentieren · Kategorien: Brandschutztüren, T30, Tipps & Einbau · Tags: , , , , , , , , ,

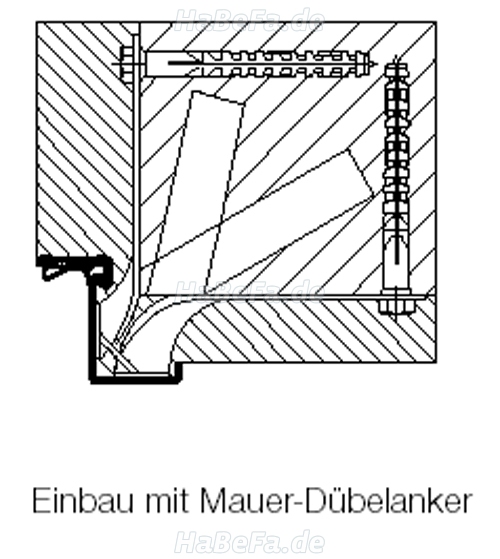

Bei der Instal­la­tion der H 8–5 Brand­schutz­tü­ren in Mau­er­werk oder in einer Beton­wand ist dar­auf zu ach­ten, dass die Mau­er­an­ker, wel­che sich an der Zarge ange­schweißt befin­den und für die Mon­tage auf­ge­bo­gen wer­den müs­sen, nur mit bau­auf­sicht­li­chen Instal­la­ti­ons­ma­te­rial (Dübel + Schrau­ben) befes­tigt wer­den. Es gibt nur eine geringe Anzahl von Schrau­ben­ty­pen und Dübeln die dafür gesetz­lich sind. Und diese sind in den Bau­märk­ten nicht, oder nur als Son­der­be­stel­lung in Groß­pa­ckun­gen zu erhal­ten. Des­halb kann das bau­auf­sicht­lich zuge­las­sene Befes­ti­gungs­ma­te­rial bei dem Lie­fe­ran­ten der Tür in der Regel direkt mit bestellt wer­den. Wenn die Zarge dann aus­ge­rich­tet und befes­tigt ist, muss sie hohl­raum­frei aus­ge­mör­telt wer­den. Wer nicht so geschickt mit der Mör­tel­kelle umge­hen kann zieht sich ein paar solide Gum­mi­hand­schuhe an und stopft die Zarge von Hand aus. Anschlie­ßend wird der Mör­tel mit einem feuch­ten Pin­sel geglät­tet. Wei­ter Infos zur Brand­schutz­tür bekom­men Sie hier. Je nach Brand­schutz­tür und Wand benö­tigt man eine beson­dere Türz­arge und nicht jede Feu­er­schutz­tür ist mit jeder Türz­arge lie­fer­bar. Umgangs­sprach­lich wird die Türz­arge auch Tür­rah­men genannt.

Wel­che Zarge für wel­che Mauer?

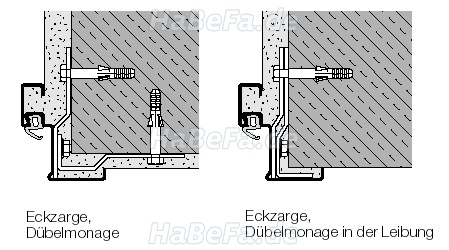

  • Eck­zarge: Spe­zi­elle Zar­gen­kon­struk­tion die auf der Ecke des Mau­er­wer­kes befes­tigt wird.
  • Umfas­sungs­zarge: Umfasst das Mau­er­werk in der gesam­ten Tiefe wie ein „U“.
  • Ergän­zungs­zarge: Diese wird gegen die Eck­zarge geschraubt. Es ergibt sich dann ein ähn­li­ches Bild wie bei einer Umfas­sungs­zarge, nur das die Umfas­sungs­zarge aus einem Stück besteht und die Eck­zarge mit Ergän­zungs­zarge aus zwei Ele­men­ten zusam­men gesetzt ist.

Sie sehen hier von oben nach unten eine Eck­zarge, eine Umfas­sungs­zarge, eine Block­zarge und eine Ergän­zungs­zarge. Was man nicht oft genug the­ma­ti­sie­ren kann ist die Nut­zung von zuge­las­se­nen Dübeln, allein dadurch ist auch die Gewähr­leis­tung vor­han­den, dass die Tür und Zarge opti­mal mit­ein­an­der har­mo­nie­ren. Soll­ten sie Fra­gen haben stehe wir Ihnen gerne per Mail zur Verfügung.
